Ультразвуковой дефектоскоп EPOCH XT

---

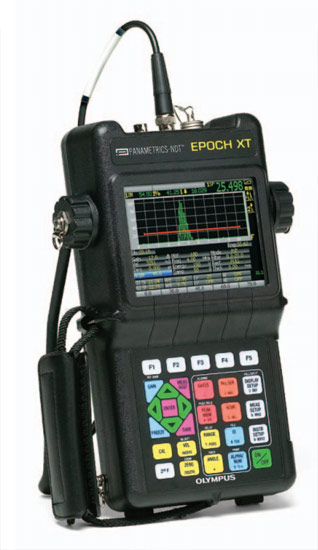

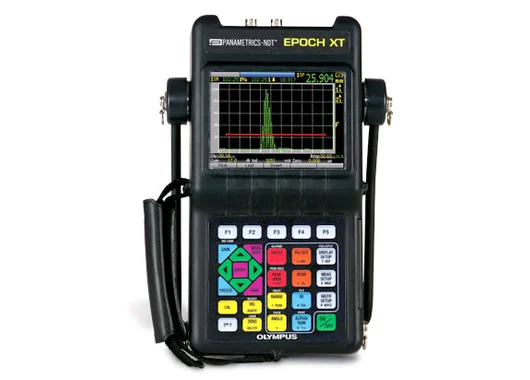

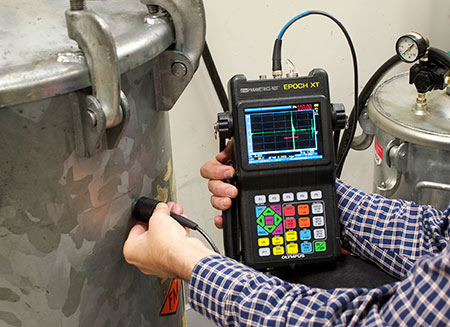

Ультразвуковой дефектоскоп Epoch XT

от производителя  Olympus NDT изготовлен для использования в жёстких условиях, используется для решения большинства задач по неразрушающему контролю.  Прибор Epoch XT многофункционален, и предостовляет широкие  возможности при ультразвуковой диагностике и толщинометрии.
По стандартам влагопылезащищенности прибор соответсвует требованиям IP 67 (защита от неблагоприятных внешних условий).
Дефектоскоп Epoch XT оснащён цветным экраном,  работает от сети питания или аккумуляторов.  Многочисленные функции программного обеспечения и расширенные возможности по управлению данными делают дефектоскоп Olympus Epoch XT уникальным в своём роде.

Особенности прибора Epoch XT:
соответствует стандарту EN 12668-1  безопасная эксплуатация во взрывоопасной атмосфере, устойчивость к вибрациям и ударам.
Соответствие стандарту защиты IP67. Безопасная эксплуатация в неблагоприятных условиях.
Динамические кривые DAC/ВРЧ
Динамические кривые DAC
Пользовательские сигнальные уровни
Соответствует требованиям ASME и JIS
Расширенная таблица
ВРЧ с возможностью пользовательской настройки
Использование литий-ионных, никель-металлгидридных аккумуляторов и щелочных батарей
Порт USB-хост для вывода данных на печать и для подключения внешнего запоминающего устройства
Порт USB-клиент для передачи данных на ПК
Технология PerfectSquare™: аппаратный контроль переднего и заднего фронта импульса
улучшает рабочие характеристики преобразователя и повышает приповерхностное разрешение.
Настройка ЧЗИ от 10 Гц до 1 кГц с шагом в 10 Гц. Считывание данных "за один приём.”
Мощный буквенно-цифровой регистратор данных: cоздание файлов, используемых в коррозионных толщиномерах
Простые инкрементные файлы
ЖК-экран
Малый вес: 2,1 кг

Общие

Вес:  2.1 кг с Ионно-Литиевой батареей

Размеры: 277 мм x 150 мм x 51 мм (по стороне), 71 мм (по дисплею)

Клавиатура: Английская, Международная, Японская или Китайская

Языки: Английский, Испанский, Французский, Немецкий, Итальянский, Японский, Китайский, Русский, Корейский, Норвежский, Шведский.

Разъемы Преобразователей: BNC или Lemo 1 (BNC соответствует IP67)

Батареи: Выбор между Ионно-Литиевыми, Никель-металлогидридными и Щелочными батареями

Время Работы Батареи:

Ионно-Литиевые: 9-10 часов;

Никель-металлогидридные: 5 часов;

Щелочные: 1-2 часа

Питание: Линия AC: 100-120В, 200-240В, 50-60 Гц

Цветной жидкокристаллический дисплей с частотой обновления 60 Гц, выбор цветовой схемы и яркости, поли- и полноэкранный режимы.

Размеры Дисплея

320 (Ш) x 240 (В) Пикселей. Цветной

110 мм (Ш) x 79 мм (В)

Режим Пересечения Базовой Линии: Все точки пересечения нуля на RF (радиочастотной) форме волны отображаются как точки нуля в режиме полной волны.

Режим Оси Амплитуды: 100% или 110% Отображения Амплитуды

Режим Оси Времени: Стандарт 0 - 10 делений, в режиме УЗ пути – деление на пять равных частей, в режиме отрезков УЗ пути.

Генератор

Меандр

PRF (ЧЗИ): Определяется пользователем или используется режим Авто от 10 Гц до 1000 Гц

Напряжение Генератора: от 50 до 475 В с шагом в 25 В

Ширина Импульса: От 30 до 10,000 нс (0.1 МГц) с технологией PerfectSquare™

Демпфирование: 50, 63, 150, 400 Ом

Приемник

 Коэффициент Усиления: от 0 до 110 дБ – Двухступенчатая настройка коэффициента усиления и настройка функциональных клавиш.

Полоса Пропускания: 0.2 – 26.5 МГц @ -3 дБ

Цифровые Фильтры:

• 0.2 – 10.0 МГц
• 0.2 – 1.2 МГц
•  0.5 – 4.0 МГц
• 1.5 – 8.5 МГц
• 2.0 – 21.5 МГц
• 5.0 – 15.0 МГц
• 8.0 – 26.5 МГц

Детектирование: Полная Волна, Положительная полуволна, Отрицательная Полуволна, Радиочастота

Линейность Системы: Горизонталь: +/- 0.2% FSW Вертикаль: 0.25% FSH, Погрешность Амплитуды +/- 1 дБ

Отсечка: От 0 до 80% полной высоты дисплея

Калибровка

Автоматическая Калибровка Расстояния для Скорости Звука и Компенсации Нуля

Режимы: Импульс-Эхо, Двойная или Сквозная Передача

Единицы Измерения: Миллиметры, Дюймы или Микросекунды

Диапазон: От 1.86 до 13,400 мм

Скорость Звука: От 635 до 15240 м/с

Смещение Нуля: От 0 до 4950 мкс

Задержка Дисплея: От -59 мм до 12700 мм

Угол Ввода: От 10° до 85° с разрешением в 0.1°

Измерения

Типы: Толщина, Путь УЗ, Проекция, Глубина, Амплитуда, Время Пролета для Строба 1 и Строба 2.

Эхо-Эхо: Стандарт.

Пять Областей Отображения Измерений: Выбор до пяти окон с измерениями на дисплее прибора.

Стандартная опция DAC/TVG: Определение до 50 точек, ASME, ASME III, JIS, 80-20%, CUSTOM DAC и Таблица TVG. Динамический Диапазон    110 дБ, настройка в 100 дБ в мс, настройка коэффициента усиления, диапазона и задержки, просмотр DAC/TVG.

Пользовательские кривые DAC с тремя кривыми сигнального режима от +10 дБ         до -24 дБ

Настройка Таблицы TVG для использования Временной Регулировки Чувствительности. Возможность получения настроек TVG из диаграмм DGS/AVG.

Измерения Амплитуды: от 0 до 110% полной высоты дисплея с разрешением в 0.25%

Коррекция Кривизны Поверхности для измерений Наклонным Лучом

Коррекция значения X («Стрела») - расстояние от Точки Входа Луча до фронта преобразователя.

Строб

Два полностью независимых строба по Высоте Эхосигнала и Времени Пролета.

Начало Строба: В полном отображаемом диапазоне

Ширина Строба: От Начала Строба до конца отображаемого диапазона

Высота Строба: От 2 до 95% Полной Высоты Дисплея

Сигнализация: Положительная и Отрицательная логика, Сигнализация по Минимальной Глубине в Стробе 1 и Стробе 2

Масштабирование: Отображаемый диапазон – Ширина Строба 1

Входы/выходы прибора

Клиентский USB Порт: Передача Данных в программу GageView Pro

USB Хост Порт: Прямой вывод на печать на любой PCL5 совместимый Лазерный или Струйный принтер; хранение данных на USB накрпителях.

Аппаратный Вход/Выход LEMO (опция): Сигнальные выходы, Вход/Выход Триггера

Хранение данных

До 10,000 ID с Формой Волны, Измерениями и Параметрами работы прибора

Гарантия

Ограниченная гарантия на один год.

Стандартная комплектация

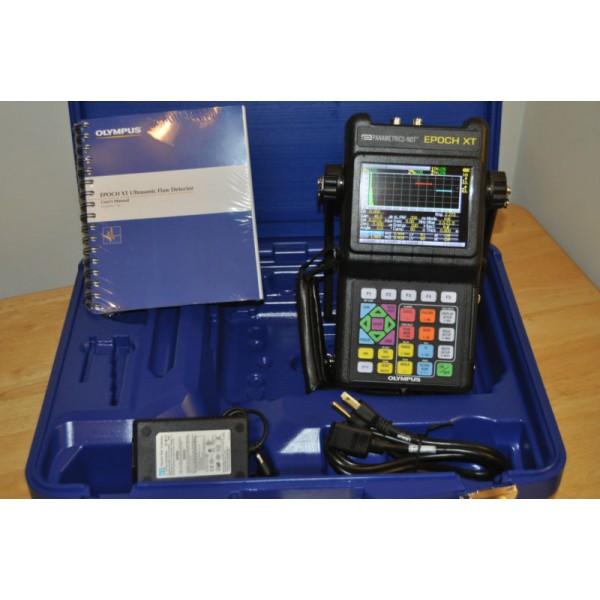

 Стандартный Комплект EPOCH XT:

EP4/MCA: AC Адаптер

EPXT-TC: Переносной кейс

EPXT-MAN: Инструкция по эксплуатации

EPXT-HS: Двунаправленный ремень

EPXT-PS: Подставка

Ионно-литиевые или Никель-металлогидридные батареи

Колпачки для разъемов датчиков

Дополнительные аксессуары

EPXT-EC: Внешнее Зарядное Устройство

EP4/CH: Ремень

EPXT-RPC: Резиновый Защитный Чехол

EPXT-DP: Защитный Покрытие Дисплея (10)

EPXT-C-16HW-6: 16 штырьковый кабель I/O со схемой

EPXT-HWIO-B, L: Аппаратный выход I/O

EPXT-SEAL-KIT: Набор кольцевых уплотнителей и мембран

EPXT-EW: Дополнительная гарантия на один год.
