Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ

---

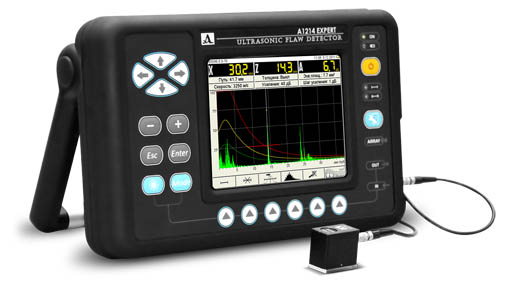

Ультразвуковой Дефектоскоп     А1214 EXPERT (Эксперт)

Назначение прибора

Дефектоскоп    А1214 EXPERT относится    к    ультразвуковым    (УЗ) дефектоскопам общего назначения для ручного контроля. Дефектоскоп предназначен для поиска, определения координат и оценки размеров различных нарушений сплошности и однородности  материала в изделиях из металлов и пластмасс.
Дефектоскоп позволяет формировать, регистрировать и сохранять в энергонезависимой памяти временные реализации эхо-
сигналов. Электролюминесцентный дисплей электронного блока обеспечивает отображение эхо-сигналов в форме А-Сканов, а так же
образов сечений объектов контроля (ОК) в форме В-Сканов. Предусмотрено ручное и автоматическое измерение временных интервалов, амплитуд сигналов и автоматический расчет координат
дефектов.

Дефектоскоп рассчитан на работу с совмещенными и раздельно-совмещенными УЗ ПЭП с рабочими

частотами от 0,5 до 15,0 МГц

 В приборе используется генератор двуполярных зондирующих импульсов с регулируемыми длительностью и числом периодов, что обеспечивает совместимость как с ПЭП, имеющими встроенные согласующие   индуктивности,   так   и   без   них,   т.е.   дефектоскоп совместим с большинством типов ПЭП, присутствующих на рынке.

 В зависимости от типа преобразователя используются два типа кабеля и, соответственно, два способа подключения ПЭП:

 -      Совмещенные преобразователи (тип S) подключаются с помощью одинарного кабеля LEMO-LEMO к разъему, обозначенному IN

 -        Раздельно-совмещенные   (РС)   преобразователи   (тип D) подключаются с помощью двойного кабеля LEMO-LEMO. Разъем, обозначенный OUT, служит для подключения передающего пьезоэлемента, обозначенный IN – приемного пьезоэлемента. Обычно на РС преобразователях разъем передающего пьезоэлемента обозначен красной или белой точкой

Программное обеспечение для ультразвукового дефектоскопа А1214 EXPERT (Эксперт)

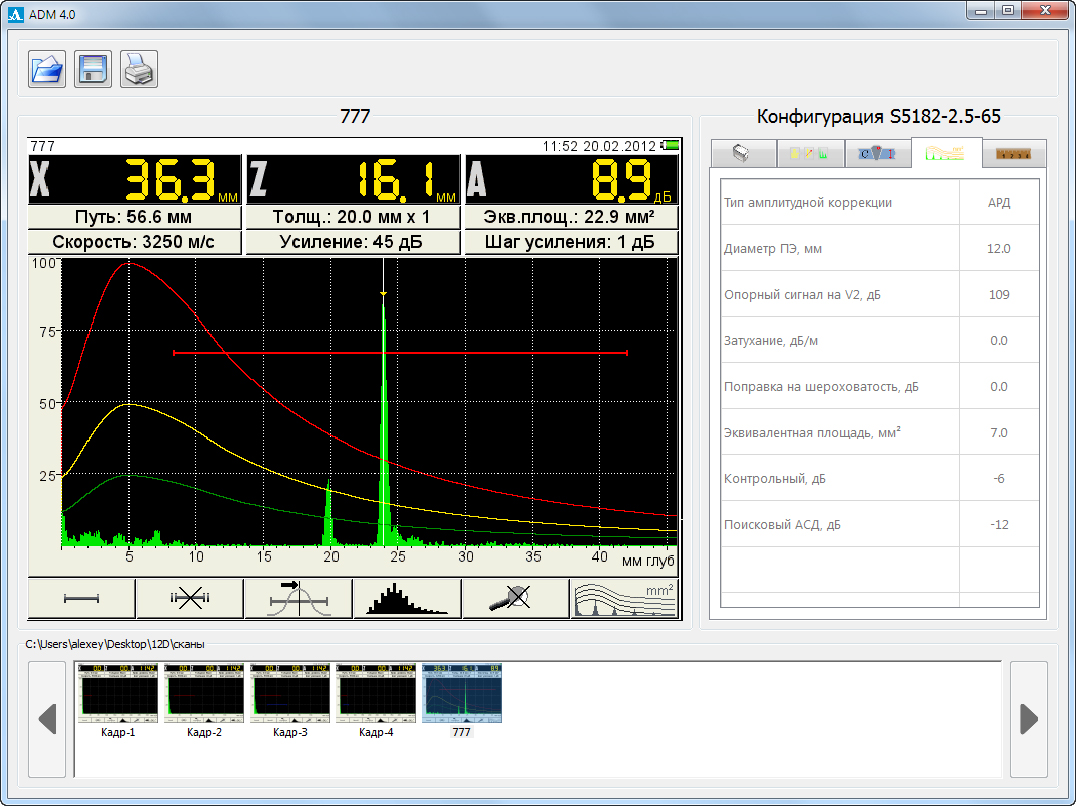

Программное обеспечение (ПО) Advanced Data Manager (ADM), входящее   в   комплект   поставки   прибора,   позволяет   передавать данные из памяти прибора на внешний персональный компьютер (ПК), для их последующего анализа и документирования. Также существует возможность производить настройку прибора через компьютер, наблюдать на экране компьютера эхо-сигналы в реальном масштабе времени  и  обрабатывать  их  (режим  компьютерного  дефектоскопа). При этом связь с компьютером осуществляется через USB порт.

Основные принципы интерфейса программы  Advanced Data Manager (ADM),

 В А1214 EXPERT реализован интуитивный вариант интерфейса. Ассоциативные меню пиктограмм в различных режимах, пояснительные  рисунки  рядом  с  параметрами,  названия  и схематичные обозначения клавиш позволяют легко и просто освоить работу с дефектоскопом.

 Вывод данных на экран реализован таким образом, что на нем всегда присутствует необходимая для оперативного контроля информация.

 Работа дефектоскопа сопровождается звуковыми сигналами, которые можно отключить.

 Работу с дефектоскопом значительно облегчает наличие библиотеки настроек, в которой может храниться до 99 конфигураций настроек прибора. Каждой конфигурации пользователь может назначить имя длиной не более 14 символов. Перед именем конфигурации автоматически отображается ее порядковый номер. Таким образом, настройку дефектоскопа под различные ситуации и объекты контроля можно произвести заранее, а на объекте просто выбирать в меню нужную.

 Все настройки дефектоскопа сохраняются при выключении прибора, хранении его без батареи питания и при разрядке аккумулятора.

Дефектосокп А1214 Expert внесен в реестр   сварочного, вспомогательного оборудования, оборудования и материалов для контроля и диагностики сварных соединений,  технические условия которых соответствуют техническим требованиям ОАО "Газпром" (головная экспертная организация (ГЭО) - ООО «Газпром ВНИИГАЗ».
