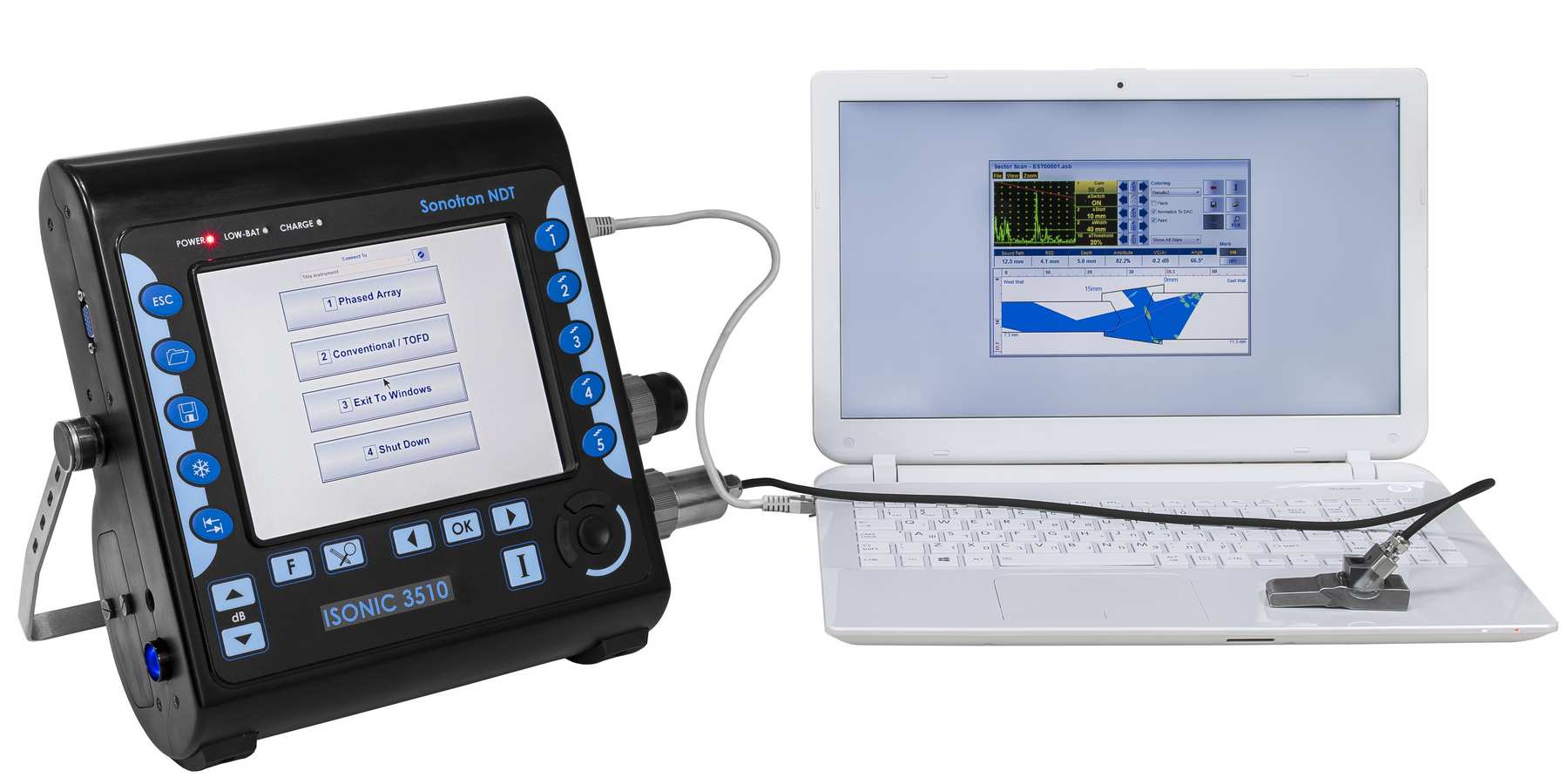

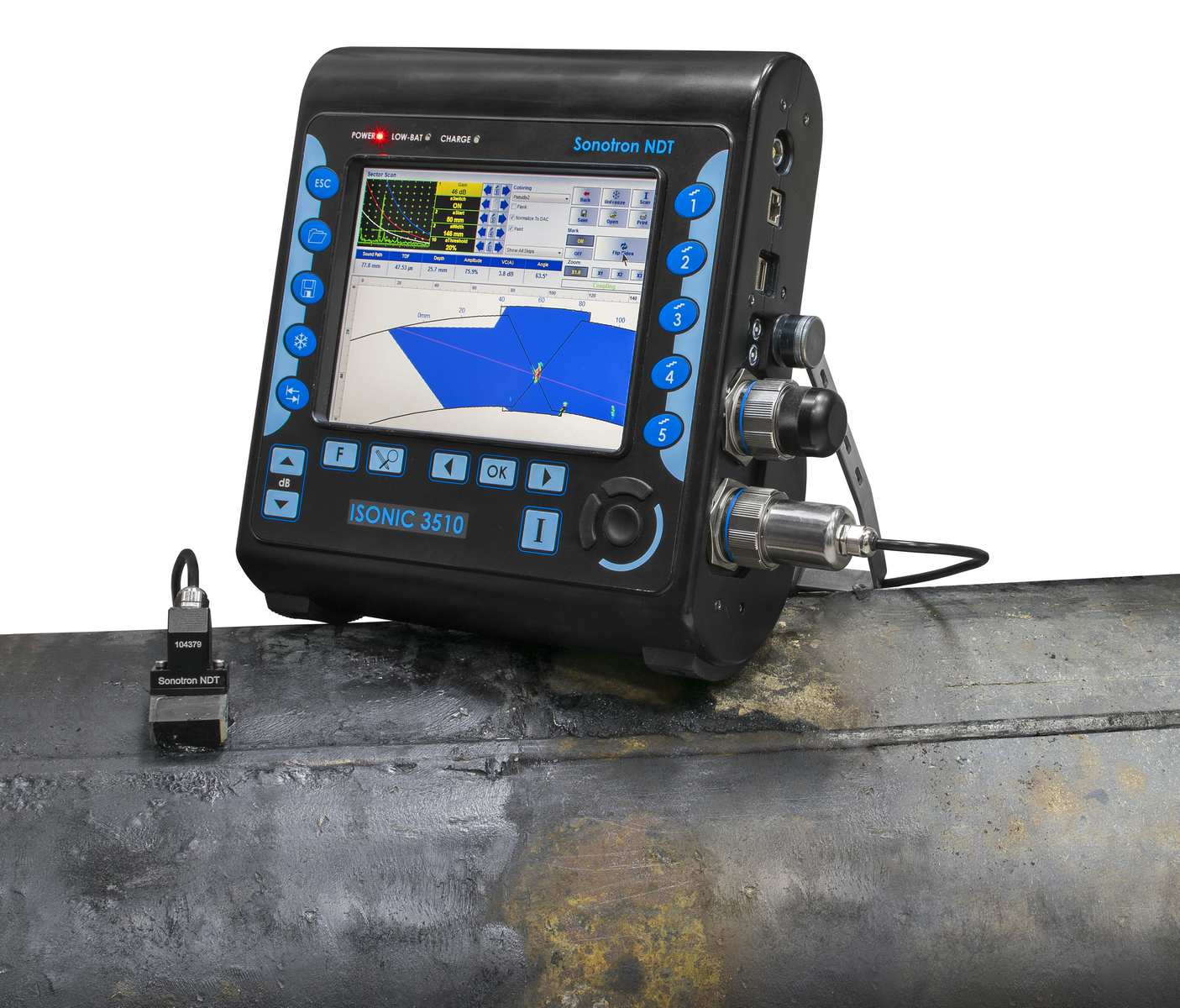

Ультразвуковой дефектоскоп ISONIC 3510

ISONIC 3510 сочетает функциональность ФР с обычным УЗК и TOFD в одно- и двухканальном режимах, обеспечивая запись результатов контроля со 100%-м сохранением исходных А-Сканов. Интуитивный пользовательский интерфейс, портативность и малая масса, автономное питание обеспечивают эффективную применимость прибора для решения широчайшего круга задач УЗК.

Функциональность ISONIC 3510 реализуется посредством параллельной архитектуры 32:32 с независимо настраиваемыми излучающей и приемной апертурой, каждая из которых может содержать от 1 до 32 элементов при использовании одного или от 1 до 16 элементов при одновременном использовании двух ФР-преобразователей. Группы элементов ФР-преобразователя, составляющие излучающую и приемную апертуру, могут быть как разделенными, так и совпадающими частично или полностью, что позволяет управлять типом излучаемой волны, углами ввода и фокусными расстояниями при излучении и приеме, а также выбирать тип принимаемой волны, обрабатывая отраженные и дифрагированные сигналы.

Каждый из каналов ISONIC 3510 оснащен собственным аналогово-цифровыми преобразователем. Параллельное аналого-цифровое преобразование сигналов в каждом канале и моментальная цифровая фазировка реализуются для любой возможной комбинации и размера излучающей и приемной апертуры. Таким образом фокальный закон любой сложности реализуется за один цикл излучения – приема, что обеспечивает максимально возможную скорость контроля.

ФР-преобразователи, содержащие от 33 до 64 элементов (один или два одновременно) или до 128 элементов (один), подключаются к ISONIC 3510 через миниатюрные внешние расширители, обеспечивающие работу прибора в режимах до 2 Х 32:32, 1 Х 64:64, 2 Х 64:64, 1 Х 128:128 без применения мультиплексирования, т.е., с сохранением параллельного режима.

ISONIC 3510 позволяет работать с однорядными, кольцевыми и двухрядными ФР-преобразователями.

Помимо фазированных решеток  ISONIC 3510 оснащен двумя независимыми каналами для проведения обычного УЗК и TOFD; каждый канал может работать в раздельном и совмещенном режимах.

Высокое качество ультразвуковых сигналов обеспечивается за счет генерации биполярного прямоугольного зондирующего импульса, который может перестраиваться в широком диапазоне по длительности и амплитуде. При этом обеспечиваются высокая крутизна фронтов и стабильность формы, а также применяется автоматическое адаптивное демпфирование, нейтрализующее паразитные составляющие излучаемых сигналов, что значительно улучшает соотношение «сигнал-шум» и разрешающую способность. Аналоговое усиление регулируется в диапазоне 0...100 дБ.

Большой экран 8,5” с разрешением 800X600 пикселей обеспечивает четкое изображение в сочетании с экономией потребления энергии при питании от батареи.



Комплектация

  • Двухъядерный компьютер с тактовой частотой 1.6 ГГц, оперативной памятью 2 ГБ, квазидиском 120 ГБ (SSD) и ОС W’7PRO;
  • Интуитивный пользовательский интерфейс;
  • Возможность работы с одноосным и многоосным энкодером;
  • ПО для комплексной постобработки результатов и автоматической генерации документа контроля;
  • Дистанционное управление через Ethernet и сохранение результатов в обычном компьютере без необходимости в специальном ПО;
  • Высокопрочный легкий карбоновый корпус IP 65, вентиляция и охлаждение не требуются;
  • Герметичные клавиатура и мышь;
  • Сенсорный экран высокой четкости 8.5”;
  • Стандартные порты: Ethernet, 2 Х USB, VGA.
  • Параллельная архитектура 32:32 с возможностью расширения до режима 64:64 или 128:128 при подключении ФР-преобразователей к прибору через миниатюрный внешний расширитель;
  • 2 терминала для подключения одного или двух ФР-преобразователей одновременно (1 X 32:32 или 2 X 16:16) без навесного разветвителя;
  • Поддержка работы с ФР-преобразователями, несущими до 64 или 128 элементов, с одно- или двухрядной решеткой;
  • Независимо организуемые излучающая и приемная апертура с параллельным аналого-цифровым преобразованием и моментальной цифровой фазировкой и суммированием принятых сигналов;
  • Генератор-приемник для ФР-преобразователя с трассировкой лучей и редактором плана электронного сканирования для различных типов сварных швов простой и сложной конфигурации, валов и осей, болтов, шпинделей, комбинированных профилей и т.п.;
  • Объем буферной памяти на ФР-плате: 8192 фокальных закона с независимой настройкой для каждого;
  • Биполярный прямоугольный зондирующий импульс с плавно регулируемыми длительностью и амплитудой (до 300 В) при гарантированной стабильности формы;
  • Аналоговое усиление 100 дБ при полосе пропускания 0,2...25 МГц;
  • 16-разрядный аналого-цифровой преобразователь с тактовой частотой 100 МГц и частотой оцифровки сигналов до 400 МГц;
  • 32-тактный цифровой фильтр с перестраиваемыми верхней и нижней границами диапазона;
  • Прозвучивание поперечного сечения способами линейного (В-Скан) или секторного сканирования (S-Скан) обычным образом, а также с учетом формы объекта контроля и переотражений в нем и визуализацией отражателей в реальных позициях;
  • Прозвучивание материалов в горизонтальной плоскости (линейное и способом качающегося луча) с визуализацией СВ-Скан изображения;
  • Одновременное сочетание нескольких схем прозвучивания (мультигруппное прозвучивание);
  • С-Скан (вид сверху) и проекционные изображения контролируемого материала в продольном (сбоку) и поперечном (с торца) направлениях при линейном сканировании с сохранением всех А-Сканов, формирование трехмерных изображений;
  • Стрип-диаграмма;
  • Контроль стыковых и продольных сварных швов с симметричной и несимметричной разделкой с одной (один ФР-преобразователь) или с двух сторон одновременно (пара ФР-преобразователей);
  • Реализация дополнительного TOFD-прозвучивания, записи и визуализации одновременно с эхо-импульсным контролем (секторное и / или линейное сканирование) при использовании одной и той же пары ФР-преобразователей;
  • Автоматическая проверка контакта и обнаружение расслоений при контроле призматическими ФР-преобразователями;
  • DAC- и ВРЧ-способы коррекции по ходу ультразвуковых лучей;
  • Независимая от DAC и ВРЧ коррекция усиления по углу ввода с обеспечением равномерности чувствительности в прозвучиваемом сечении;
  • Динамическая фокусировка;
  • Формирование изображений способами синтезированной апертуры (SAFT, FMC, TFM);
  • Распознавание типа дефекта и определение истинных размеров трещин путем анализа отраженных и дифрагированных сигналов с или без преобразования типа волны;
  • 100%-я запись необработанных исходных А-Сканов при сканировании;
  • Автоматическая сигнализация дефектов и генерация редактируемого списка дефектов по окончании сканирования.





КАНАЛЫ ДЛЯ ОБЫЧНОГО УЗК И TOFD

  • 2 независимых канала для работы с обычными преобразователями и реализации стандартных эхо-импульсного, зеркально-теневого, теневого методов контроля, а также технологии TOFD;
  • Совмещенный и раздельный режимы работы для каждого из каналов;
  • Параллельная и последовательная работа каналов;
  • Биполярный прямоугольный зондирующий импульс с плавно регулируемыми длительностью и амплитудой (до 300 В) при гарантированной стабильности формы;
  • Аналоговое усиление 100 дБ при полосе пропускания 0,2...25 МГц;
  • 16-разрядный аналогово-цифровой преобразователь с тактовой частотой 100 МГц и частотой оцифровки сигналов до 400 МГц;
  • 32-тактный цифровой фильтр с перестраиваемыми верхней и нижней границами диапазона;
  • Режимы работы:
    • A-Скан;
    • DAC, ВРЧ;
    • АРД-диаграммы для стандартных преобразователей;
    • Спектроанализатор (БПФ – быстрое преобразование Фурье);
    • B-Скан остаточной толщины материала (профиль коррозии);
    • В-Скан для контроля с прямыми и наклонными преобразователями с коррекцией изображения в соответствии с углом ввода и отражениями от стенок;
    • CB-Скан;
    • TOFD;
    • Стрип-диаграмма.
  • Совместная работа с ФР-преобразователями;
  • 100%-я запись необработанных исходных А-Сканов при сканировании.
