ISONIC 2009
Оставьте заявку
Наличие на складе: да
Производитель: -
Страна производитель: Россия
Наличие в Госреестре: -
Поверка: -
Гарантия: 1 год
Взять в аренду: уточняйте

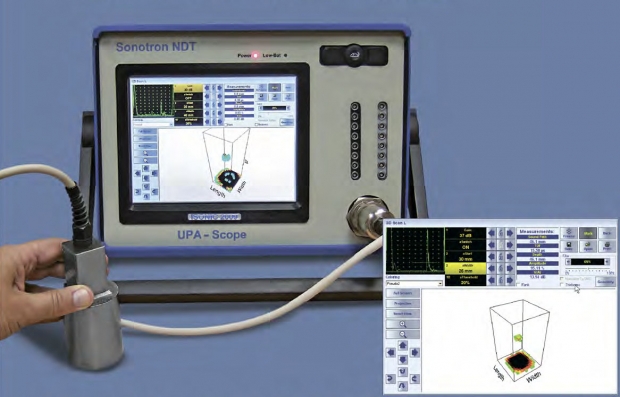

Предназначен для ультразвукового контроля, позволяет производить ручную и механизированную УЗК диагностику объектов контроля.
Отличительным преимуществом данного аппарата служит то, что он может работать с фазированными решетками, а также вести многоканальные измерения, используя при этом стандартные УЗ-преобразователи.

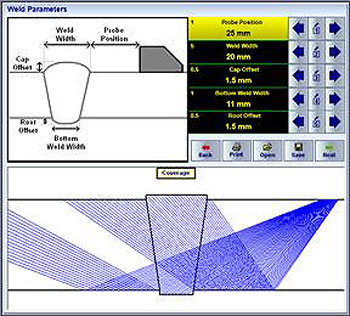

ISONIC 2009 поддерживает режим работы фазированных решеток 64х64. Излучающая и приемная апертура работают независимо, их настройки могут быть откорректированы. Каждая апертура содержит 1-64 элементов. Размеры апертуры не влияют на аппаратную независимость фазированных решеток. Фокальный закон, таким образом, выполняется за один цикл передачи/приема ультразвуковых импульсов.
Разные модификации данного прибора подразумевают применение 1-8 или 16-ти независимых принимающих и передающих каналов в TOFD-режиме и стандартных УЗ-преобразователях. Для каждого канала УЗК доступен совмещенный и раздельный режим. Дефектоскоп ISONIC 2009 отличается оптимальным соотношением шумов и сигналов. Аналоговое усиление для каждого из каналов может быть выбрано в рамках диапазона 100 дБ.
Ультразвуковой дефектоскоп ISONIC 2009соответствует требованиям большинства действующих стандартов и технических условий.
ISONIC 2009 соответствует международным нормам и правилам:
- Дополнение к нормам Американского общества инженеров-механиков (ASME) 2541 – Использование неавтоматизированного ультразвукового исследования ФАР. Раздел V.
- Дополнение к нормам ASME 2557 – Использование неавтоматизированного ультразвукового исследования S-скан. Раздел V, ст.4 секции V.
- Дополнение к нормам ASME 2558 — Использование неавтоматизированного ультразвукового исследования Е-скан. Раздел V, ст.4. секции V.
- Американское общество контроля материалов (ASTM) 1961-06 – Установленная практика автоматизированного ультразвукового исследования поперечных сварных швов при помощи зональной дискриминации с устройствами специального поиска.
- ASME Раздел I – Правила строительства энергетических котлов.
- ASME Раздел VIII, Часть 1 — Правила строительства сосудов под давлением.
- ASME Раздел VIII, Часть 2 — Правила строительства сосудов под давлением. Альтернативные правила.
- ASME Раздел VIII Параграф KE-3 – Исследование сварных швов и критерий приемки.
- Дополнение к нормам ASME 2235 Редакция 9 – Использование ультразвуковых исследований вместо радиографии.
- Неразрушающий контроль сварных соединений – Ультразвуковое исследование сварных соединений. – Британский и европейский стандарт BS EN 1714:1998
- Неразрушающий контроль сварных швов – Ультразвуковое исследование – Характеристика дефектов сварных швов. - Британский и европейский стандарт BS EN 1713:1998
- Калибровка и применение метода дифракции времени пролета (TOFD). Методы нахождения, определения местоположения и оценки размеров дефектов. – Британский стандарт BS 7706:1993
- WI 00121377, сварка – Использование метода дифракции времени пролета (TOFD) для исследования сварных швов. – Европейская комиссия по стандартизации — Документ # CEN/TC 121/SC 5/WG 2 N 146.12/02/2003.
- ASTM E 2373 — 04 – Установленная практика использования метода дифракции времени пролета (TOFD)
- Неразрушающий контроль – Ультразвуковые исследования — Часть 5: Характеристика и оценка размеров неоднородностей. – Британский и европейский стандарт BS EN 583-5:2001
- Неразрушающий контроль — Ультразвуковые исследования — Часть 2: Настройка чувствительности и диапазона. — Британский и европейский стандарт BS EN 583-2:2001
- Производство и испытания сосудов под давлением. Неразрушающий контроль сварных швов. Минимальные требования к методам неразрушающего контроля — Приложение 1 к AD-Merkblatt HP5/3 (Германия)
| Модуль Фазированных Решеток | |
| Тип импульса: | Биполярный прямоугольный импульс |
| Время нарастания импульса: | <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
| Амплитуда импульса: | Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
| Длительность полуволны импульса: | 50 — 600 нс с шагом в 10 нс |
| Излучающая апертура: | 1 — 64 |
| Фазирование (излучающая апертура): | 0 — 100 мкс с разрешением в 5 нс |
| Частота повторения импульсов: | 10 — 5000 Гц с шагом в 1 Гц |
| Принимающая апертура: | 1 — 64 |
| Усиление: | 0 — 100 дБ с шагом в 0.5 дБ |
| Низкий уровень шумов: | 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
| Частотный диапазон: | широкополосный, 0.2 — 25 МГц |
| АЦ преобразование: | 100 МГц 16 бит |
| Наложение сигналов принимающей апертуры: |
В режиме реального времени, без мультиплексирования |
| Фазирование (принимающая апер- тура): |
В режиме реального времени 0 — 100 мкс с разрешением 5 нс |

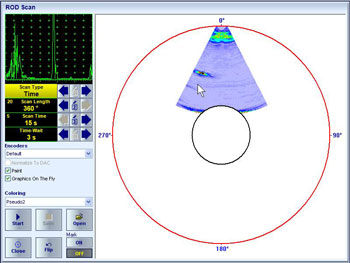

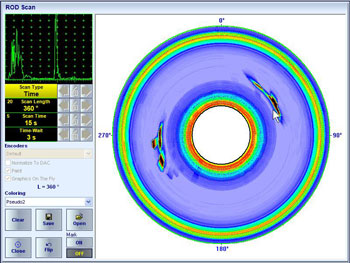

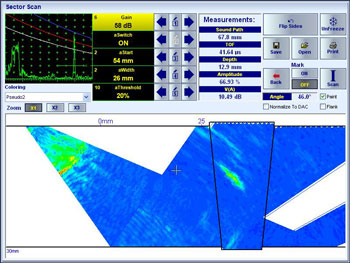

| Режимы отображения A-скана: | ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна) |
| DAC /РЧ для фокусных законов: | Теоретическая – через фактор дБ/мм (дБ/») Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек Возможна для выпрямленного и невыпрямленного А-скана |
| Стробы для фокального закона: | 2 независимых стробирующих импульса/неограниченное расширение |
| Начало и длительность строба: | Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001» |
| Порог: | 5 — 95 % высоты A-Скана, регулировка с шагом 1 % |
| Число фокальных законов: | 8192 |
| Режимы сканирования и визуализации: | Линейный B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) Секторное сканирование (S-Скан) — учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC) Тандем B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) 3D – вид сверху (C-Скан), с боку и с торца |
| Метод сбора данных: | 100% необработанные данные |
| Канал генератора/приемника для стандартных или TOFD датчиков | |
| Число каналов | 1 или 8 или 16 |
| Работа генератора/приемника (8 или 16 каналов): | Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно |
| Тип импульса: | Биполярный прямоугольный импульс |
| Время нарастания импульса: | <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
| Амплитуда импульса: | Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
| Длительность полуволны импульса: | 50 — 600 нс с шагом в 10 нс |
| Режимы: | Раздельный / Совмещенный |
| Частота повторения импульсов: | 10 — 5000 Гц с шагом в 1 Гц |
| Усиление: | 0 — 100 дБ с шагом в 0.5 дБ |
| Низкий уровень шумов: | 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
| Частотный диапазон: | широкополосный, 0.2 — 25 МГц |
| АЦ преобразование: | 100 МГц 16 бит |
| Цифровой фильтр: | 32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов |
| Режимы отображения A-скана: | ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье) |
| DAC / ВРЧ: | Теоретическая – через фактор дБ/мм (дБ/») Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек Возможна для выпрямленного и невыпрямленного А-скана |
| АРД диаграммы: | Стандартная база данных для 18 преобразователей/неограниченное расширение |
| Стробы: | 2 независимых стробирующих импульса/неограниченное расширение |
| Начало и длительность строба: | Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001» |
| Порог: | 5 — 95 % высоты A-Скана, регулировка с шагом 1 % |
| Режимы измерений: | 27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов |
| Показания дисплея: | Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков |
| Заморозка” (A-скан и спектр сигнала): | Полная “заморозка” — A-сканы и спектр сигнала / Заморозка пика сигнала — A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6 дБ |
| Режимы сканирования и визуализации: | Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD) |
| Метод сбора данных: | 100% необработанные данные |
| Общие данные | |
| Встроенный компьютер: | AMD LX 800 – 500МГц |
| ОЗУ: | 512 Мегабайт |
| Внутренняя флеш память — накопитель: | 4 Гигабайта |
| Дисплей: | Сенсорный 8.5» высокой яркости, 800 x 600 пикселей |
| Управление: | Герметичная клавиатура и манипулятор “мышь” |
| Интерфейс: | 2 x USB, Ethernet |
| Операционная система: | Windows™XP Embedded |
| Интерфейс кодировщика: | Инкрементный ТТЛ кодировщик |
| Размер единичного файла записи результатов: |
50 — 20000 мм (2» — 800»), автоматическая прокрутка |
| Корпус: | Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53 |
| Размеры: | 314x224x124 мм (12.36»x8.82»x4.88») – без батарей 314x224x152 мм (12.36»x8.82»x5.98») — с батарей |
| Вес: | 4.550 кг (10.01 фунта) — без батарей 5.480 кг (12.06 фунта) — с батарей |
