Пленка измерения давления FUJIFILM Prescale
Оставьте заявку
Наличие на складе: да
Производитель: -
Страна производитель: Россия
Наличие в Госреестре: -
Поверка: -
Гарантия: 1 год
Взять в аренду: уточняйте
Пленка измерения давления FUJIFILM Prescale
Единственная в мире пленка для измерения давления и распределения давления
Просто вставьте пленку и определите распределение давления по плотности цвета.
Анализ распределения давления может быть проведен как визуально, так и при помощи компьютера после оцифровывания.
resсale является единственной в мире пленкой, которая измеряет давление и распределение давления. Области, в которых применяется давление, становятся красными в зависимости от приложенного давления. Также возможнапроверка значения и баланса давления. Восемь моделей пленки Рresсale охватывают широкий диапазон давлений от чрезвычайно низких до сверхвысоких.

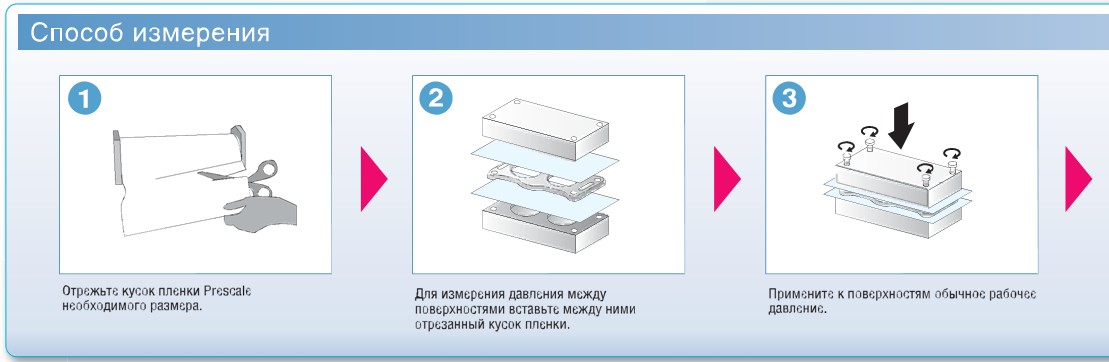

Процесс измерения давления пленкой FUJIFILM Prescale
- Отрежьте кусок пленки Presсale необходимого размера.
- Для измерения давления между поверхностями вставьте между ними отрезанный кусок пленки.
- Примените к поверхностям обычное рабочее давление

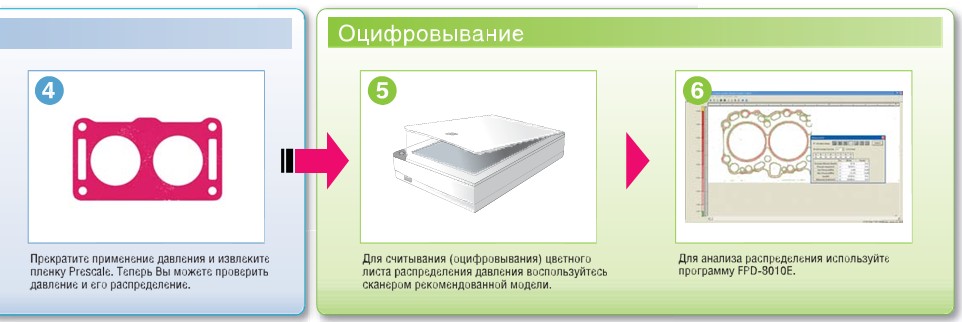

4. Прекратите применение давления и извлеките пленку Presсale. Теперь Вы можете проверить давление и его распределение.
5. Для считывания (оцифровывания) цветного листа распределения давления воспользуйтесь сканером рекомендованной модели.
6. Для анализа распределения используйте программу FPD-8010E.
Позволяет легко измерять давление любому.
Просто вставьте пленку Presсale
между двумя поверхностями.
|
ПРОСТОТА ВИЗУАЛЬНОЙ ОЦЕНКИ |
ПРОСТОТА ИСПОЛЬЗОВАНИЯ |
ПРОСТОТА
|
|
•Измерение давления |
•Не требуется источник питания
|
Оцифровывание с помощью
|
|
Более высокое |
По сравнению с оценкой давления, полученной в результате тестового или реального запуска |
|
Более высокая |
Т.к. механические настройки и регулировки, а также переключение между производственными
|
|
Устранение |
Даже в случае возникновения дефектов, механические состояния и состояние устройства могут быть |

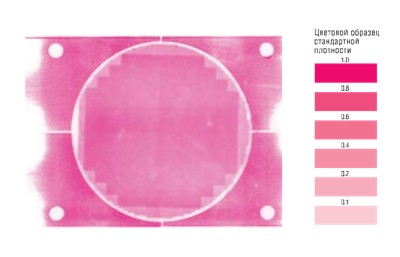

Визуализация давления поверхности, благодаря изменению цвета
(Определение давления по цветовому образцу стандартной плотности)
Давление определяется плотностью цвета; могут быть проверены неравномерность
и отклонения характеристики распределения давления на поверхности.

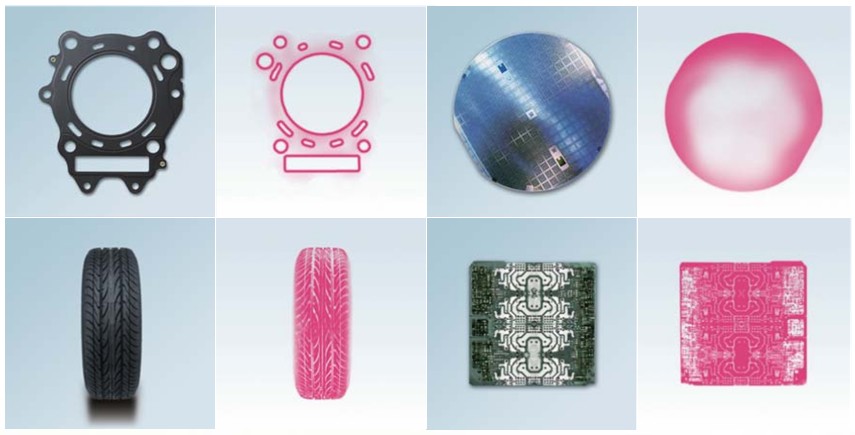

Области пленки, где применяется давление, становятся красными, а плотность цвета варьируется в зависимости от интенсивности приложенного давления. Плотность красного цвета позволяет визуально оценить силу давления. Сканирование
помогает получить карту количественных значений давления для последующего анализа данных.
Широкий диапазон применений и технологий измерения
Оцифровывание и анализ результатов измерения давления
Цветная пленка Presсale оцифровывается при помощи сканера и
преобразовывается в цифровые данные посредством программного обеспечения.
Может быть выполнен разносторонний анализ давления.
СКАНЕР ПК

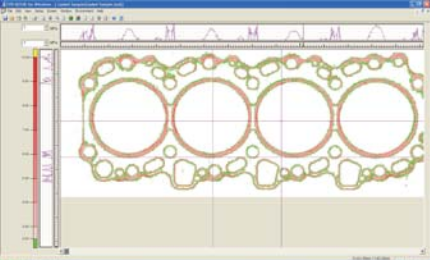

Общее измерение
Отображаются различные данные, такие как усредненное и максимальное значения давления.

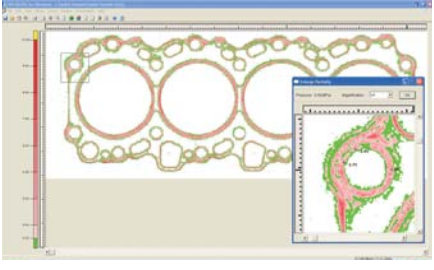

Частичное увеличение
Увеличивается определенная область (х4, х8,х16). На изображении могут быть отображены
значения давления в выбранной точке.

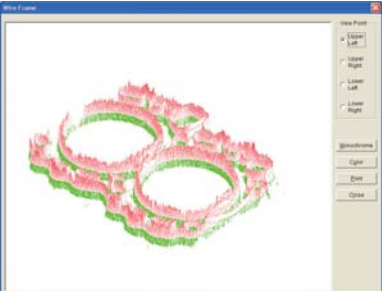

Каркасное изображение
Давление отображается в трехмерном (3D) формате.

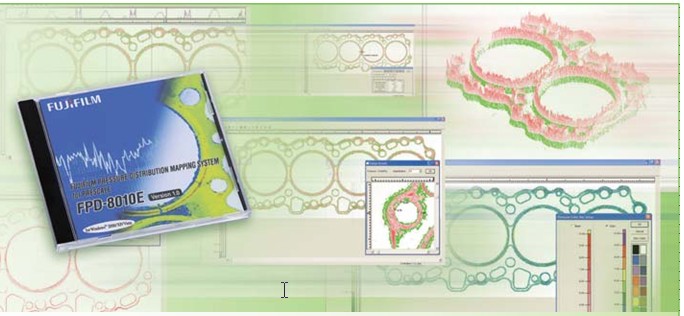

Система FPD – 8010Eпреобразовывает
значения давления с пленки Prescale в
цифровые данные и представляет собой
систему картографического анализа
давления, использующую различные методы
анализа. Для того, чтобы Вы могли более
эффективно использовать данные с пленки
Рге5са1е, мы познакомим вас с требованиями
к преобразованию цифровых данных,
сохранению информации и выполнению
анализа данных.

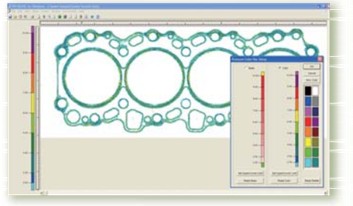

Изменение настройки шкалы давления
Цветная шкала давления и границы измерения давления могут быть изменены.
- Вывод текстовой информации Данные о давлении экспортируютсяв текстовый файл.
- Распределении общего веса Верхний и левый сегменты общего давления отображаются на шкале.

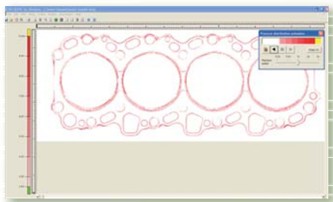

Анимация распределения давления
Значения давления пошагово отображаются в анимированном виде.
- Анализ гистограммы Давление на окружности отображается в виде гистограммы.
- Печать и сохранение в памяти Отображаемое изображение и данные могут быть распечатаны.
- После того, как сохраненные данные будут перезагружены и отображены Вы сможете сохранить их.

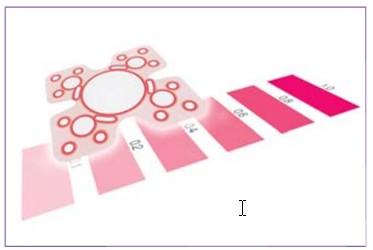

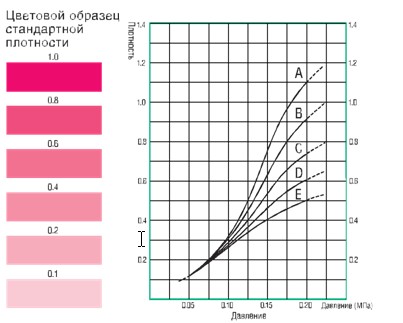

Визуальная оценка (контрольный график)
Использование пленок Prescale совместно с контрольными графиками позволяет выполнять визуальную оценку.
Применение контрольного графика, поставляемого в комплекте с каждым типомпродукта,
дает возможность измерять значения давления по плотности цвета на пленке Prescale
Технология

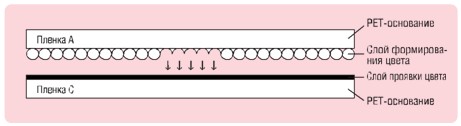

Двухлистовой ТИП
чрезвычайно низкое давление, ультрасверхнизкое давление, сверхнизкое давление, низкое давление, среднее давление (5 типов)
Состоит из 2 видов пленки: пленка А и пленка С.
• Пленка А: РЕТ-основание, покрытое материалом, формирующим цвет (микрокапсулами)
• Пленка С: РЕТ-основание, покрытое материалом проявки цвета

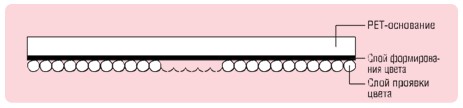

Однолистовой ТИП
среднее давление. высокое давление, сверхвысокое давление (3 типа)
Измерение выполняется при помощи одного листа пленки.
• Материал проявки цвета и материал формирования цвета (мирокапсулы) нанесены на общее
РЕТ-оенование друг над другом.
При применении давления микрокалсулы разрушаются, материал проявки цвета поглощает материал формирования цвета
создавая красный цвет.

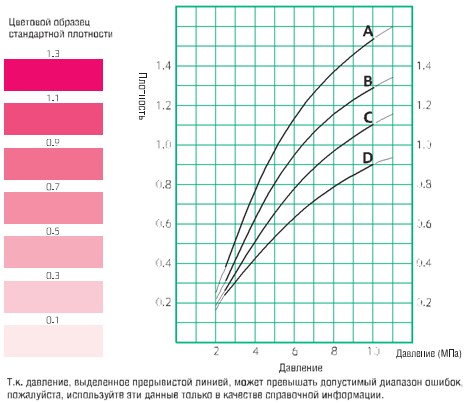

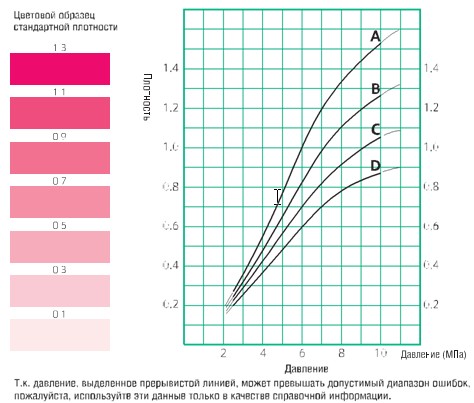

Диаграмма давления (в качестве примера приведено низкое давление <LW>)
• Непрерывное давление
Диапазон измерения давлений: низкое давление (2,5-10 МПа).
Состояние применения давления: время для достижения требуемого давления составляет 2 минуты. Время поддержания давления: 2 минуты.
• Кратковременное давление
Диапазон измерения давлений: низкое давление (2,5-10 МПа).
Состояние применения давления: время для достижения требуемого давления
составляет 5 секунд. Время поддержания давления: 5 секунд.
| Наименование устройства | Картографическая система распределения давления FUJIFILM для пленок Prescale |
| Модель | FPD-8010E |
| Основнь в функции | Функция ввода изображения с пленки Ргезса1е Функция отображения распределения давления Функция вывода данных о распределении давления Функция отображения в трехмерном виде/ в полярных координатах |
| Размеры сканируемого изображения | Одиночное считывание: 297 мм х 210 мм Максимальный размер: 891 мм х 1050 мм |
| Разрешение | 0,125 (200 <dpi); 0,25 (100 dpi), 0.5; 1; 2 кв.мм |
| Вес крышки | 570 г |
| Размеры крьшки | 70 (высота) х 290 (ширина) х 364 (глубина) мм |
| Комплект поставки | Специализированное программное обеспечение, крышка, калибровочный лист, инструкция по установке, лицензия на программное обеспечение |
| Scaner | Для получения информации пожалуйста, уточните рекомендованные модели сканеров |
Модельный ряд пленок Prescale
| Модель | Степень давления | Диапазон измерения 1MPA = 10.2kgf/cm² | Размер рулона | Тип |
| LLLLW | Экстра низкое | От 0,05 до 0,2 MPa | 310 mm(w) x 3 m (l) | Двухслойная |
| LLLW | Супер низкое | От 0,2 до 0,6 MPa | 270 mm(w) x 5 m (l) | Двухслойная |
| LLW | Очень низкое | От 0,5 до 2,5 MPa | 270 mm(w) x 6 m (l) | Двухслойная |
| LW | Низкое | От 2,5 до 10 MPa | 270 mm(w) x 12 m (l) | Двухслойная |
| MW | Среднее | От 10 до 50 MPa | 270 mm(w) x 12 m (l) | Двухслойная |
| MS | Высокое | От 10 до 50 MPa | 270 mm(w) x 12 m (l) | Однослойная |
| HS | Очень высокое | От 50 до 130 MPa | 270 mm(w) x 12 m (l) | Однослойная |
| HHS | Ультра высокое | От 130 до 300 MPa | 270 mm(w) x 12 m (l) | Однослойная |
