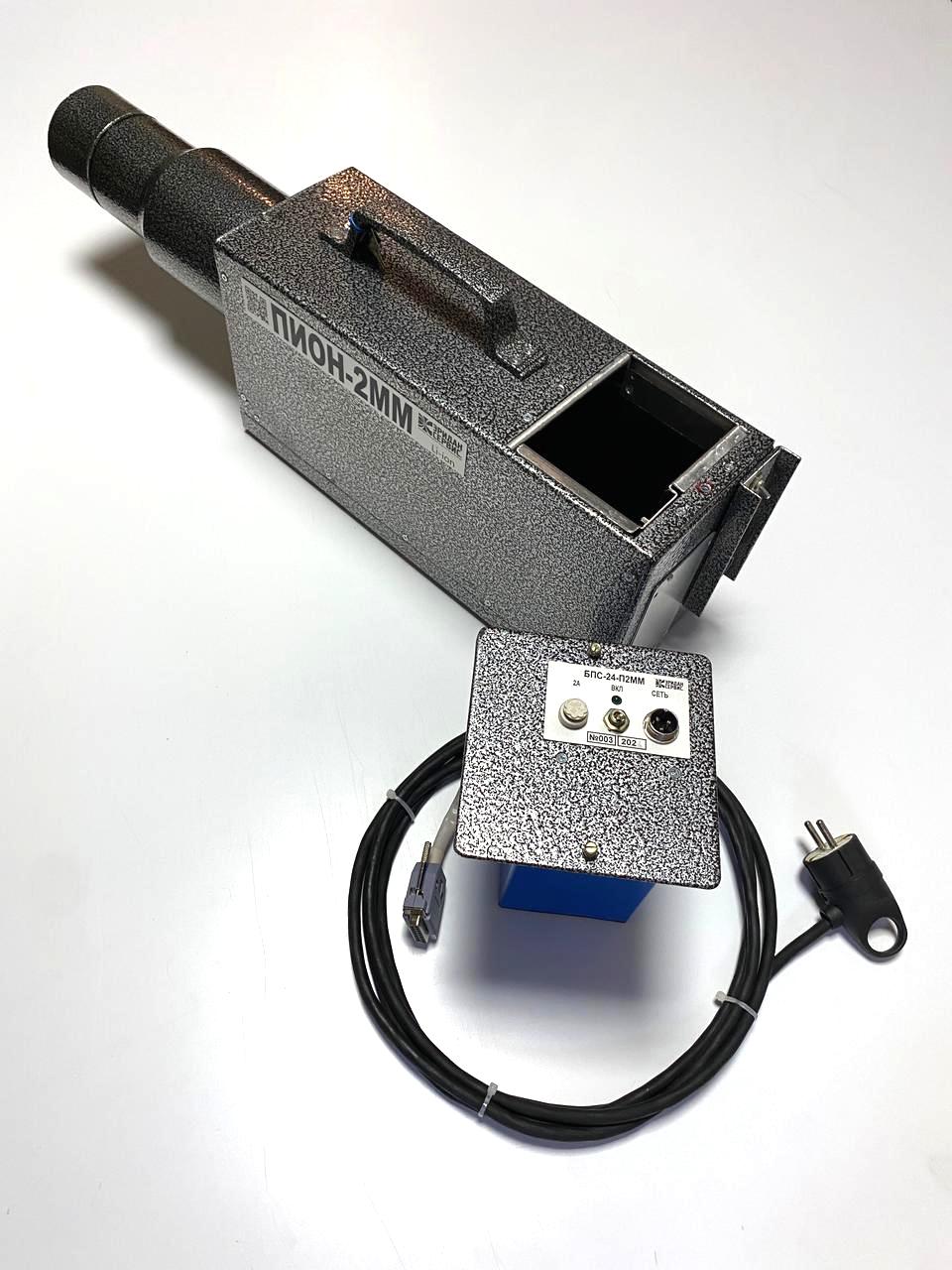

РЕНТГЕНОВСКИЙ АППАРАТ «ПИОН-2ММ»

с возможностью замены аккумуляторной батареи и подключением сетевого блока питания



Импульсный  рентгеновский аппарат ПИОН-2ММ предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии.

Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях. Аппарат имеет широкий   диапазон   рабочих температур от – 50  до +40 º С.

Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки - фронтально, так и панорамно.

Аппарат комплектуется литий-железо-фосфатными аккумуляторными батареями общей емкостью 10 А/ч, что в три раза  увеличивает  непрерывный режим работы прибора и позволяет проводить ускоренный  заряд аккумуляторов , что дает возможность  использовать его без дополнительных источников питания  и подзарядки в течение рабочей смены.

         Универсальный пульт управления (ПУ) позволяет устанавливать время экспозиции с дискретностью 1 сек., контролировать уровень зарядки аккумуляторов. В зависимости от подключаемого кабеля, ПУ имеет два режима работы:

  1. непосредственное управление экспозицией через кабель 20м – при этом ПУ находится в руках у оператора;
  2. управление с задержкой включения – ПУ закрепляется на задней стенке рентгеновского блока и соединяется с ним кабелем 0,2м

Постоянная работа инженеров нашего предприятия по усовершенствованию аппарата позволила значительно повысить надежность и стабильность его работы, увеличить время максимальной беспрерывной экспозиции



Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84  на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 1,5 мин. при окружающей температуре +20°С, мР не менее







1200

Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм





45

Амплитуда импульса напряжения на рентгеновской трубке, кВ

240

Питание аппарата:  комплект аккумуляторных батарей с общим напряжением, В



24

Характеристики используемых аккумуляторных батарей:



Литий-железо-фосфатный аккумуляторные элементы LiFePo4,  общей емкостью А/Ч



10

количество гарантированных циклов заряд-разряд, не менее

1500

Мощность, потребляемая от источника питания, не более, ВА

180

Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы, мин



60 –80

Длительность цикла непрерывной работы, сек. не более !!!!

50

Интервал между циклами  не менее,  мин

1-5

Среднее время наработки на отказ, час

100

Рабочее положение рентгенаппарата

любое

Масса рентгеновского блока (с установленным АКБ), кг

10,5

Масса рентгеновского блока (с установленным БПС24), кг

8,2

Габаритные размеры рентгеновского блока, мм

длина

высота

ширина



565

225

115



СОСТАВ КОМПЛЕКТА «ПИОН-2ММ»

Рентгеновский блок

1

Выносной пульт ПУ-03

1

Кабель длиной 20 м с устройством укладки кабеля

1

Кабель ПУ длиной 0,2 м

1

Кронштейн крепления ПУ-03 на задней стенке РА

1

Сумка (КОФР)

1

Коллиматор

1

Автоматическое зарядное устройство АЗУ

1

Паспорт - инструкция по эксплуатации

1

Устройство "ПАУК" (для закрепления аппарата на трубе)*



Блок питания от сети 220В -  БПС24-П2ММ*



Сменный блок аккумуляторов*



Термочехол на рентгеновский аппарат*



  *поставляется по отдельному заказу
