Электроискровой дефектоскоп Tinker Rasor AP/W

---

Электроискровой дефектоскоп (контроль пропусков  покрытия/изоляции) Tinker & Rasor AP-W

В тестах  независимым подрядчиком было доказано, что только  высоковольтные детекторы  Tinker Rasor AP/W  работают  в дождливую погоду.

ПРЕДПОЛАГАЕМОЕ ИСПОЛЬЗОВАНИЕ

Контроль сплошности  покрытия/изоляции,  проверка отсутствия пропусков в покрытии  внутреннего наружнего защитного
покрытия резервуаров, трубопроводов с высокой химической и  абразивной стойкостью, а также  промышленных покрытий  с  сильно агрессивными условиями.




Технические характеристики: Модель AP-W

 Выходное напряжение: регулируемое 0.9 - 35 кВ
Погрешность: + / - 10%
Батарея: 9.6v никель-кадмиевая
 Вес *:  15,9 -. 20,5 кг
* (Вес комплекта зависит  от комплектаци)



Комплект поставки

Искровой дефектоскоп AP/W включает в себя:
Прибор дефектоскоп  1 шт.
Аккумуляторная / батарея 9.6v никель-кадмиевая1 шт.
Чехол
Зарядное устройство 1шт.
Тестер
Пружинный электрод
Высоковольтный Кабельный
Кабель  заземления
Высоковольтный переходник (PowerPak) указать диапазон напряжений
электрод (полукруглые, замкнутые)

Высоковольтный переходник - PowerPak

В зависимости от требуемого напраяжения используются  четыре модели (4) высоковольтного преходника (PowerPak) на выбор, каждый с диапазоном настройки  шести  напряжений.





Напряжение на выходе определяется используемой моделью PowerPak.  Прибор имеет переключатель напряжения,  который можно установить в следующие положения:

L - (Низкий), 2, 3, 4, 5, Н - (Высокий)

Каждый из этих параметров  соответствует диапазону напряжений  выгравированых на PowerPаk.

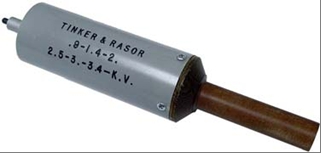

Как показано на рисунке, на каждом  PowerPak выгравирован  диапазон его  выходных напряжений в кВ.  .9 означает, что 900 вольт а 3.4 означает 3 400 вольт.

Для  AP / W     установку напряжения PowerPak можно производить в
соответствии с  таблицей

Положение переключателя напряжений	L (Low)	2	3	4	5	H (High)
Модель PowerPak	Значение напряжения
123-034	0,9 кВ	1,4 кВ	2,0 кВ	2,5 кВ	3,0 кВ	3,4 кВ
123-035	3,5 кВ	5,0 кВ	6,0 кВ	7,5 кВ	8,5 кВ	10 кВ
123-036	6,0 кВ	8,0 кВ	10,0 кВ	12,5 кВ	15,0 кВ	16,0 кВ
123-037	12,5 кВ	17,5 кВ	20,0 кВ	27,0 кВ	31,0 кВ	35,0 кВ

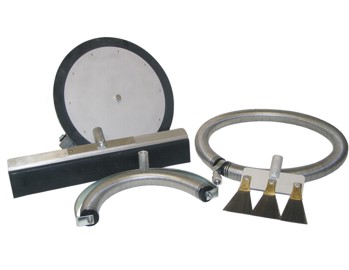

Электроды для дефектоскопа Tinker Rasor AP / W
