Электроискровой дефектоскоп BUCKLEYS PHD 2-40

---

Прибор для ручного контроля сплошности изоляционных покрытий газо и трубопроводов. При контроле покрытий выявляются нарушения сплошности и выявление сквозных дефектов в изоляционных покрытиях.  Дефектоскопы отличаются высокой продуктивностью и надежностью.

При использовании электроискровых дефектоскопов - используется метод электрического неразрушающего контроля, основанный на регистрации возникновения электрического пробоя (искровой разряд)   между электродом приложенным к поверхности контролируемого объекта и заземленной металлической конструкцией к которой подключен кабелем дефектоскоп.

Электроискровые дефектоскопы широко применяются  для обнаружения дефектов (пропусков в покрытиях) различного оборудования и конструкций.

Амплитуда испытательного напряжения между высоковольтным выводом и проводом заземления дефектоскопа Buckleys составляет от 2000 до 40000 Вольт, ток постоянный.   Модель серии PHD 2-40 обладает большей мощностью, чем у ранней модели PHD 1-30.

ЭЛЕКТРОДЫ

В электроискровых дефектоскопах электроды используются для подведения высокого напряженеия к поверхности изоляционного покрытия.

Для контроля изоляции труб и определения мест нарушения сплошности покрытия предназначен пружинный (кольцевой) электрод. Длина электрода для Buckleys PHD 2-40 одбирается в зависимости от диаметра трубы. Конструкция электродов позволяет набирать длину пружины для требуемого диаметра трубы из электродов для труб меньшего диаметра.

Пример электрод на диаметр трубы 1420 мм можно получить соединив электроды для труб диаметром 1020 мм и 400 мм.

Пружинные электроды для  электроискрового дефектоскопа изготовлены из нержавеющей стали.

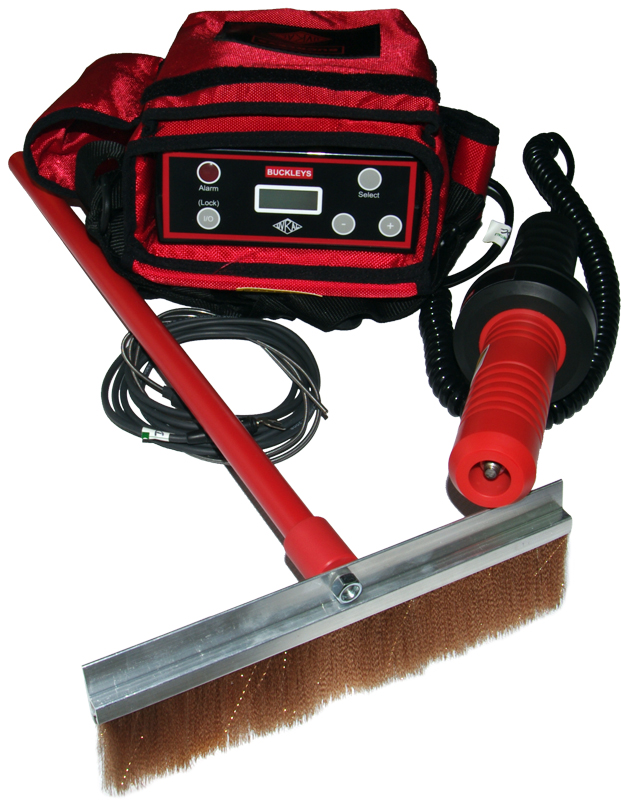

ЩЕТОЧНЫЕ ПЛОСКИЕ и ВЕЕРНЫЕ ЭЛЕКТРОДЫ

Данные типы электродов предназначены для определения мест нарушений сплошности изоляционных покрытий плоских и цилиндрических изделий. Материал электрода обеспечивает неповреждаемость покрытий с малой механической прочностью. Обеспечивает высокую производительность контроля. Контроль производится вручную оператором напрямую или через удлинитель.

Для поиска нарушений сплошности тонких и непрочных изоляционных покрытий в составе используется щеточный волосяной электрод. Электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.

Обнаружение дефектов  дефектоскопом Buckleys PHD 2-40 отображается путем появления звукового сигнала, загорания красного светодиода на передней панели, появления искры от поискового электрода и резкого изменения в предварительно установленном напряжении на индикаторе измерительного прибора.

Тестовое напряжение устанавливается отдельной ручкой настройки с застопоренным указателем на шкале, тем самым предотвращая случайное изменение установленного тестового напряжения.

Области применения:

• места сварки и наслоений
• трубопроводная арматура;
• стеклянные, пластиковые и резиновые подкладки в трубах и отсеках;
• трубопроводы;
• водонепроницаемые мембраны.

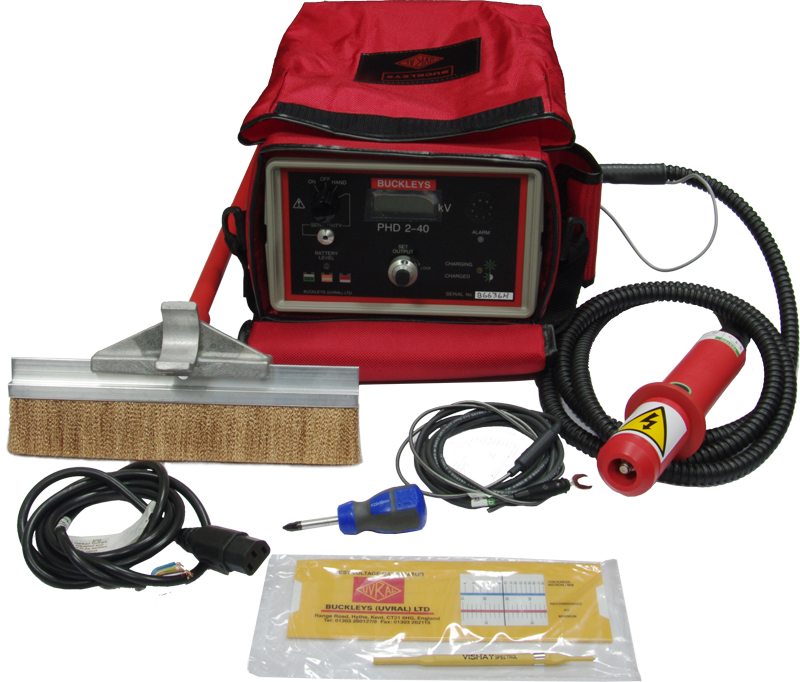

Комплектация дефектоскопа  Buckleys PHD 2-40

Стандартная:

• электронный блок со встроенным зарядным устройством и батареей,
• сумка на плечо,
• ручной зонд с высоковольтным кабелем - 2м,
• стальная кисть
•  документация.

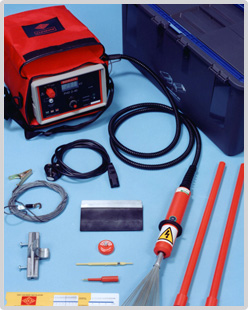

Полная:

• электронный блок со встроенным зарядным устройством и батареей,
• сумка на плечо,
• ручной зонд с высоковольтным кабелем - 2м,
• стальная кисть,
• силиконовый резиновый электрод 15см,
• остроконечный зонд,
• 2×460 мм удлинительных шнура,
• заземлитель,
• электродная шина,
• прочный кейс,
• документация.
